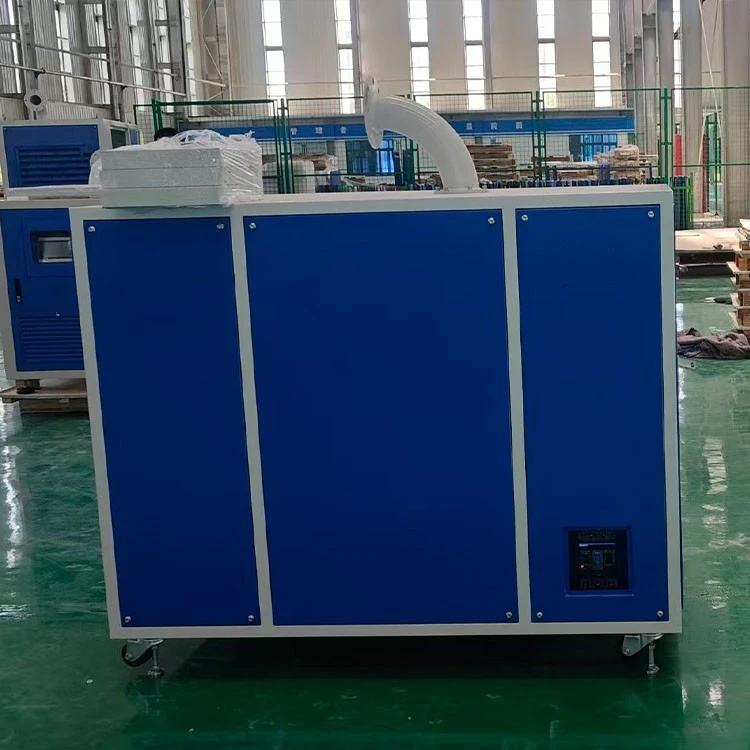

Параметр повітродувки
| Назва обладнання | Відцентрова повітродувка з повітряною підвіскою | Модель обладнання | HG A75-030 |
|---|---|---|---|

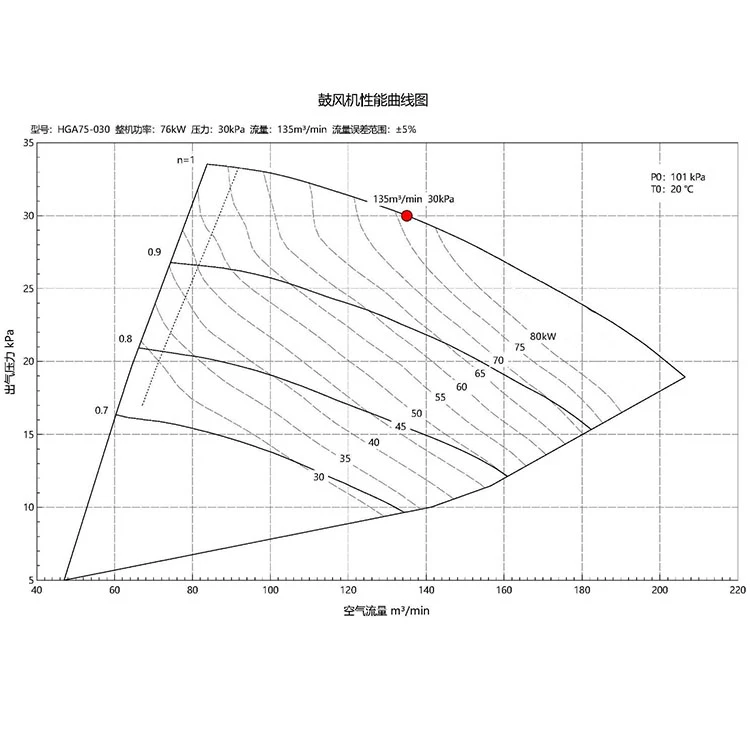

| Параметри точки проектування | P=30 кПа @ Q=135 м³/хв | ||
Умови експлуатації
| Параметр | Значення | Параметр | Значення / Од |
|---|---|---|---|
| Середній | повітря | Режим роботи | Управління VFD |
| застосування | Подача повітря для окислення | Вибухозахищеність/категорія | немає |
| Область встановлення | Повітродувка | Температура навколишнього середовища | градус -10 ~ 35 |
| Етапи робочого колеса | Одноетапний | Вологість навколишнього середовища | RH<90% |
| Кількість | 1 одиниця | Висота | м Стандарт |
| Вхідний тиск | 101,325 кПа | Рівень шуму | dB(A) Менше або дорівнює 80 |
| Підвищення тиску на виході | 30 кПа | Інтенсивність вібрації | Менше або дорівнює 5 г |
| Діапазон потоку | 87-135 м³/хв | Макс. Загальна потужність | кВт 76 |

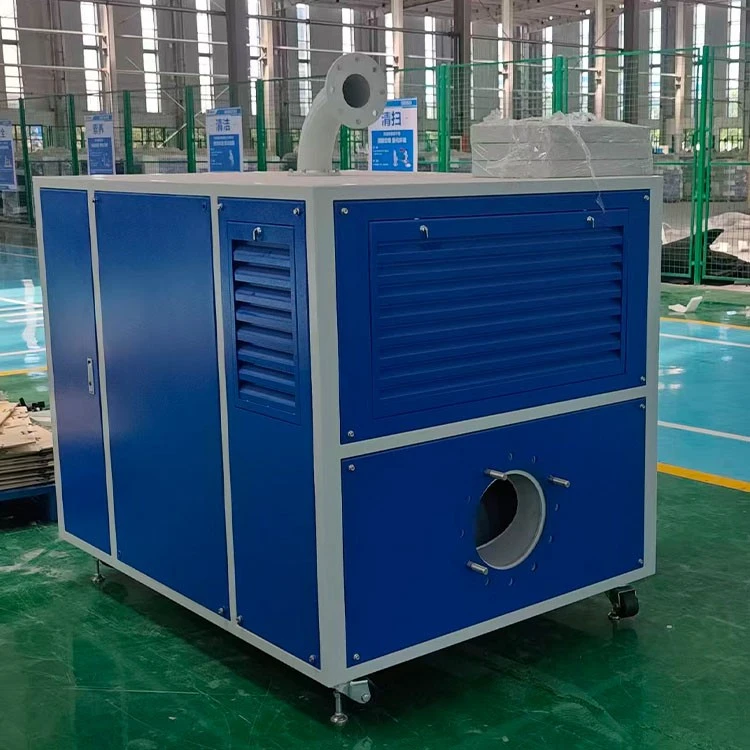

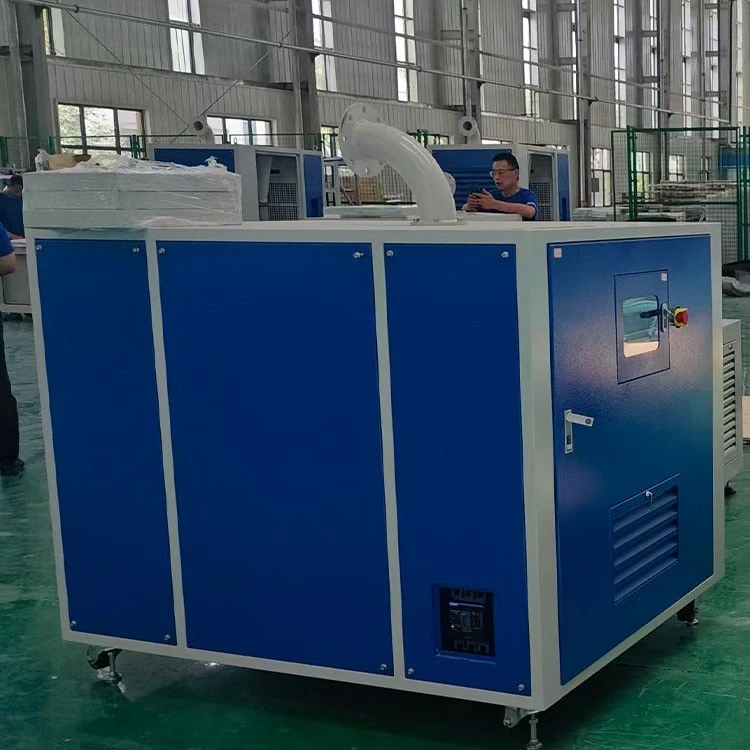

Структура
| Параметр | Значення / Специфікація | Параметр | Значення / Специфікація | ||
|---|---|---|---|---|---|
| 1 | Країна походження | Китай | 2 | Тип повітродувки | Відцентровий |
| 3 | Розміри | 1600L×1200W×1325H | 4 | Муфтове з'єднання | Прямий привід |
| 5 | Специфікація труби | DN250 | 6 | Тип підшипника | Повітряний підшипник |
| 7 | З'єднання труб | Фланцеве з'єднання | 8 | Тип зворотного клапана | Тип «вафельний метелик». |
| 9 | Стандарт виконання | Стандарт PN10 / GB | 10 | Тип запобіжного клапана | Вбудована-повітродувка |
| 11 | Матеріал труби | Вуглецева сталь | 12 | Тип гнучкого суглоба | Нержавіюча сталь / фланцеве з'єднання |
| 13 | Змащення підшипників | Повітряне змащення | 14 | Тип ущільнення | Механічне ущільнення |
| 15 | Спосіб встановлення | Горизонтальний | 16 | Система охолодження | Повітряне охолодження |
Матеріали
| компонент | матеріал | компонент | матеріал | ||
|---|---|---|---|---|---|
| 1 | Кожух | Алюмінієвий сплав | 2 | Підшипник | легована сталь |
| 3 | крильчатка | 2A70 | 4 | Моторна база | Пофарбована сталева пластина |
| 5 | Основний вал | легована сталь | 6 | Корпус глушника | Пофарбована сталева пластина |
| 7 | Вихлопна труба | Пофарбована сталева пластина | 8 | Каркас повітряного фільтра | Пофарбована сталева пластина |
| 9 | Гнучкий суглоб | Нержавіюча сталь | 10 | Зворотний клапан | Вуглецева сталь |
| 11 | База шасі | Пофарбована сталева пластина | 12 | Анти{0}}корозійне покриття | Керамічне покриття |
| 13 | Ручний поворотний клапан | Вуглецева сталь | 14 | Редуктор (розширювальна труба) | Вуглецева сталь з покриттям |
Привід і трансмісія
| Параметр | Значення / Специфікація | Параметр | Значення / Од | ||
|---|---|---|---|---|---|
| 1 | Тип диска | Інвертор | 2 | Напруга живлення | V AC380 |
| 3 | Тип інвертора | Частота підвищення- | 4 | Частота джерела живлення | 50 Гц |
| 5 | Клас ізоляції | H | 6 | Бренд інвертора | Кево |
| 7 | Шафа управління | Оснащений LCP | 8 | Напрямок обертання | Проти годинникової стрілки (до робочого колеса) |
| 9 | Виробник двигуна | Домашня-саморобка | 10 | Спосіб охолодження двигуна | Повітряне охолодження |
| 11 | Клас захисту шасі | IP54 | 12 | Клас захисту двигуна | IP53 |
вага
| Параметр | одиниця | Значення | Параметр | одиниця | Значення | ||
|---|---|---|---|---|---|---|---|
| 1 | Загальна вага | кг | 415 | 2 | Макс. Вага обслуговування | кг | 415 |
Тест налагодження одного модуля
| Тестовий елемент | Обов'язковий | Тестовий елемент | Обов'язковий | ||
|---|---|---|---|---|---|
| 1 | Пусконалагоджувальні випробування | так | 2 | Тест динамічного балансу | немає |
монтаж
| Параметр | Специфікація | Параметр | Специфікація | ||
|---|---|---|---|---|---|
| 1 | Спосіб кріплення | Без вбудованих частин | 2 | Спосіб встановлення | Підйомник або навантажувач |
| 3 | Керівництво по встановленню | Надається виробником | 4 |
Інші технічні вимоги
A,Електричні вимоги
Електроживлення: три-фазна три{1}}дротяна система + один дріт заземлення: 3×70+1×35.
Номінальна напруга: AC380V; номінальний струм: 140А.
Обладнання оснащено шафою керування LCP із вбудованим-ПЛК. Матеріал корпусу: вуглецева сталь з анти-корозійним покриттям.
Основні параметри контролю, вбудовані в обладнання:
(1) Сигналізація перепаду тиску фільтра, моніторинг температури на вході/виході вентилятора та сигналізація;
(2) Моніторинг температури двигуна та сигналізація;
(3) Моніторинг тиску повітря на виході та сигналізація;
(4) Такі параметри, як швидкість повітродувки, потік, струм тощо;
(5) Повний захист від-перенапруги;
(6) Функції локального/дистанційного моніторингу, діагностики несправностей і захисту від перенапруги;
(7) Зовнішній зв'язок: інтерфейс Ethernet;
(8) Локальна шафа управління, оснащена сенсорним екраном для відображення різних робочих станів і даних, керування запуском/зупинкою повітродувки та зміни параметрів. Проводка для живлення сенсорного екрана є внутрішньою для повітродувки і не вимагає додаткового живлення.
